岩心管在地质勘探中是如何采样的
岩心管作为地质勘探中获取地下岩心样本的关键工具，其采样过程需结合地质条件、设备性能及勘探目标进行科学操作。以下从岩心管结构、采样流程、技术要点及常见问题等方面详细解析：
一、岩心管的基本结构与类型
1.核心组成部件
钻头：直接接触岩石，常见类型包括金刚石钻头（适用于硬岩）、硬质合金钻头（中硬岩）、牙轮钻头（软岩/砾石层）。

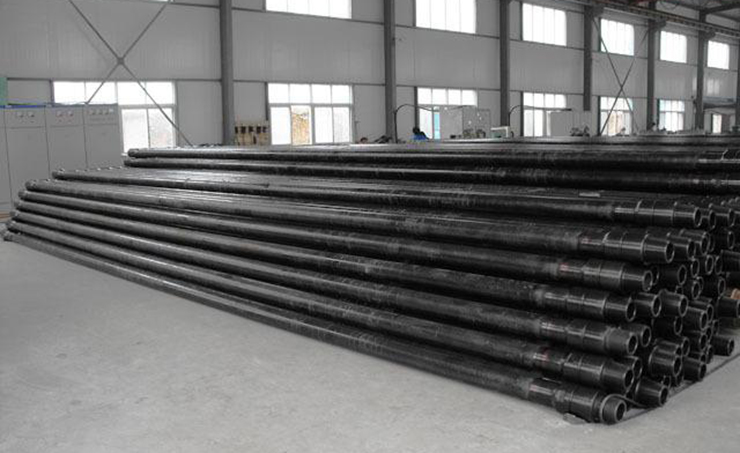

岩心管本体：用于容纳和保护岩心，通常由高强度无缝钢管制成，直径常见规格有Φ75mm、Φ91mm、Φ110mm等。
岩心爪：安装于岩心管底部，钻进时收缩卡住岩心，提钻时夹紧岩心防止脱落，材质多为弹簧钢或合金。
接头：连接钻杆与岩心管，需具备高强度和密封性，常见螺纹类型为API标准螺纹。
2.按结构分类及适用场景
类型结构特点优势适用地质条件
单管岩心管单一管体，结构简单成本低、钻进效率高硬岩、完整岩层
双管岩心管内管（保护岩心）+外管（钻进）岩心扰动小、保真度高软岩、破碎岩层、含水地层
绳索取心管内管可通过绳索提取，无需提钻减少提钻次数，提高效率深孔勘探（＞500米）
二、岩心采样全流程解析
1.前期准备与设备调试
地质勘察：通过地质图、物探数据确定钻孔位置，明确采样深度及目标层位。
设备组装：根据岩性选择钻头和岩心管类型，检查岩心爪灵活性，确保钻杆连接牢固。
场地平整：搭建钻机平台，安装泥浆泵（用于冲洗钻孔和冷却钻头），准备岩心箱和记录工具。
2.钻进与岩心采集
步骤1：开孔与钻进
低速开孔：初始钻进时控制转速（50-100转/分钟），确保钻孔垂直，避免偏斜。
冲洗液循环：通过泥浆泵注入清水或泥浆，作用为：
冷却钻头，防止高温磨损；
携带岩粉，保持孔内清洁；
护壁防塌，尤其在松散地层中。
步骤2：岩心进入与保护（以双管为例）
外管旋转钻进：外管带动钻头破碎岩石，内管不旋转，避免岩心受机械扰动。
岩心进入内管：破碎的岩心通过钻头底部进入内管，内管前端的“岩心堵塞指示器”（如压力变化）可提示是否需提钻。
步骤3：提钻与岩心提取
停止钻进：当岩心管内岩心长度达到80%-90%管长时（通常1.5-3米），停止旋转，缓慢提钻。
拆卸岩心管：将岩心管从钻杆卸下，倒置轻敲，岩心因自重滑出，或用专用顶杆推出。
岩心爪作用：提钻时岩心爪收缩卡住岩心根部，防止岩心脱落（尤其在破碎岩层中关键）。
3.岩心整理与记录
岩心编号：按钻进顺序标注“孔号-回次-块号”（如ZK1-5-3表示1号孔第5回次第3块岩心）。
测量与描述：
长度：精确到0.1cm，计算岩心采取率（岩心长度/钻进进尺×100%，理想值＞80%）；
岩性：记录颜色、结构、构造、矿物成分、化石/裂隙发育情况等；
方位：若需测定岩心产状，需标记顶面和倾向（可用罗盘或定向仪）。
封装保存：岩心按顺序放入岩心箱，用木屑或泡沫固定，避免运输中损坏，箱外标注孔号、深度范围等信息。
4.特殊地质条件下的采样技巧
软岩/松散地层：采用双管+套管护壁，或使用冷冻采样技术（通过液氮固化岩心）。
含水流层：增加泥浆密度（1.1-1.3g/cm³），或改用空气钻进减少水的影响。
深孔勘探：使用绳索取心技术，如S75/S91系列绳索取心钻具，可实现1000米以上深度采样。
三、关键技术指标与质量控制
岩心采取率：衡量采样质量的核心指标，硬岩需≥85%，软岩≥70%，矿层需≥90%。若采取率过低，需分析原因（如钻头磨损、钻进速度过快）并调整工艺。
岩心扰动度：双管采样可使扰动度降低50%以上，适用于需要保留原始结构的样品（如古生物、工程地质分析）。
钻孔偏斜：每100米孔深偏斜≤1°，超过需用纠偏工具（如偏心楔、螺杆钻具）调整。
四、常见问题与解决方案
问题现象可能原因解决方案
岩心断裂钻进速度过快、岩心爪过紧降低转速（＜150转/分钟），调整岩心爪张力
岩心堵塞岩粉堆积、冲洗液不足增加冲洗液流量，提钻清理钻头
钻孔漏浆地层裂隙发育注入堵漏剂（如水泥浆、海带粉）
岩心采取率低钻头选型不当、岩心爪失效更换合适钻头，检查岩心爪弹性
五、技术发展趋势
智能化岩心管：集成传感器监测钻进压力、温度、岩心填充度，实时传输数据至地面系统（如加拿大Roxar公司的智能岩心管系统）。
定向取心技术：通过随钻测斜仪与可调弯接头配合，实现水平/斜孔岩心的定向采集，适用于矿脉追踪和隧道超前勘探。
环保型采样：推广无膨润土泥浆（如合成聚合物冲洗液），减少对地下水的污染，符合绿色勘探要求。
总结：岩心管采样是地质勘探中获取地下实物资料的关键环节，其流程涵盖设备选型、钻进工艺、岩心保护及记录分析等多方面。通过科学选择岩心管类型、控制钻进参数及优化采样工艺，可确保岩心的完整性和代表性，为地质建模、资源评价和工程设计提供可靠依据。
